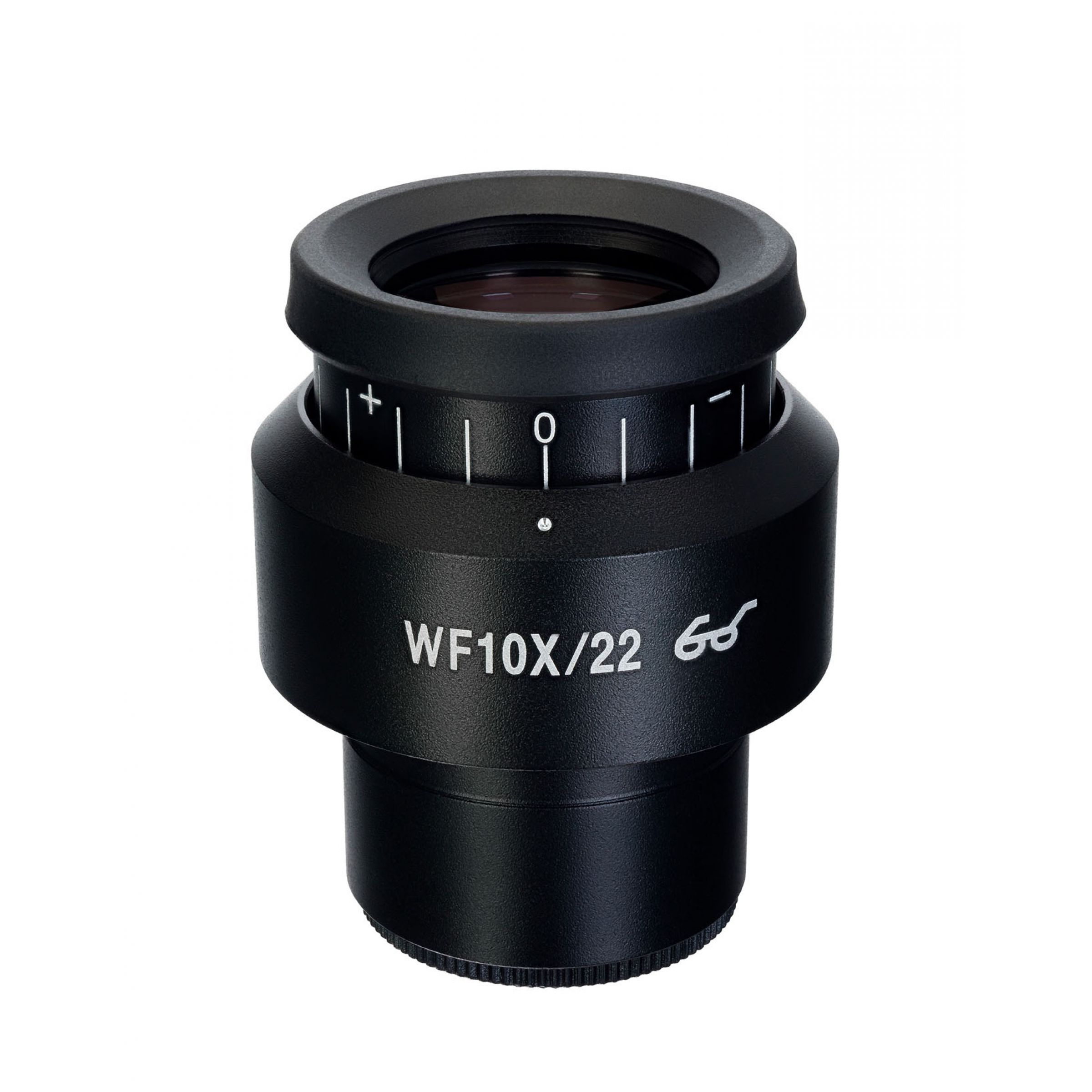

Levenhuk MAGUS SD10S 10?/22mm Eyepiece with scale (D 30mm) - Tilbehør til mikroskop

Specifikationer for Levenhuk MAGUS SD10S 10?/22mm Eyepiece with scale (D 30mm) - Tilbehør til mikroskop

Okularet med en skala bruges til at måle størrelsen af prøver og deres strukturer i lineære enheder: millimeter eller mikron. Okularet monteres i stedet for et standard 10x okular. Skalaen placeres i planen af feltblænden med en opdeling på 0,1 mm. Okulardiameter: 30 mm.

Opsætning
Inden måling er det nødvendigt at kalibrere okularet for hvert objektivforstørrelse, der vil blive brugt. Det kræver en kalibreringsslæde - en stadie-mikrometer med en skala. Til et stereoskopisk mikroskop anbefales det at bruge en kalibreringsslæde med en skalaopdeling på 0,1 mm. Slæden skal placeres på scenen, og mikroskopet skal fokuseres på skalaen. Okularet drejes i okularrøret, indtil skalaerne på slæden og okularet er justeret parallelt med hinanden.

Beregning af okularets skaleværdi for hver objektivforstørrelse
Beregningen for hver objektivforstørrelse udføres ifølge formlen: E=TL/A, hvor
E - opdelingen af okularets skala
T - opdelingen af stadie-mikrometer skalaen markeret på stadie-mikrometeren (0,01 mm)
L - antallet af opdelinger på stadie-mikrometeren
A - antallet af opdelinger på okularets skala.

De resulterende værdier af okularets skaleopdeling for hver objektivforstørrelse skal registreres.

Beregning af den sande lineære størrelse af et objekt
Når du måler et objekt, skal du først tælle antallet af opdelinger på okularets skala, som objektet dækker. Resultatet ganges med den skaleværdi, der tidligere blev beregnet for den valgte objektivforstørrelse. Den resulterende værdi vil være den sande lineære værdi af objektet.

Kompatibilitet:
- MAGUS Stereo 7B Stereomikroskop
- MAGUS Stereo 7T Stereomikroskop
- MAGUS Stereo 8B Stereomikroskop
- MAGUS Stereo 8T Stereomikroskop
- MAGUS Stereo 7BH Mikroskophoved
- MAGUS Stereo 7TH Mikroskophoved
- MAGUS Stereo 8BH Mikroskophoved
- MAGUS Stereo 8TH Mikroskophoved

Specifikationer
Lins materiale	optisk glas
Forstørrelse, x	10
Synsfelt diameter, mm	22
Diopter justering	+
Skala opdeling, mm	0.1
Øjestykke diameter, mm	30
