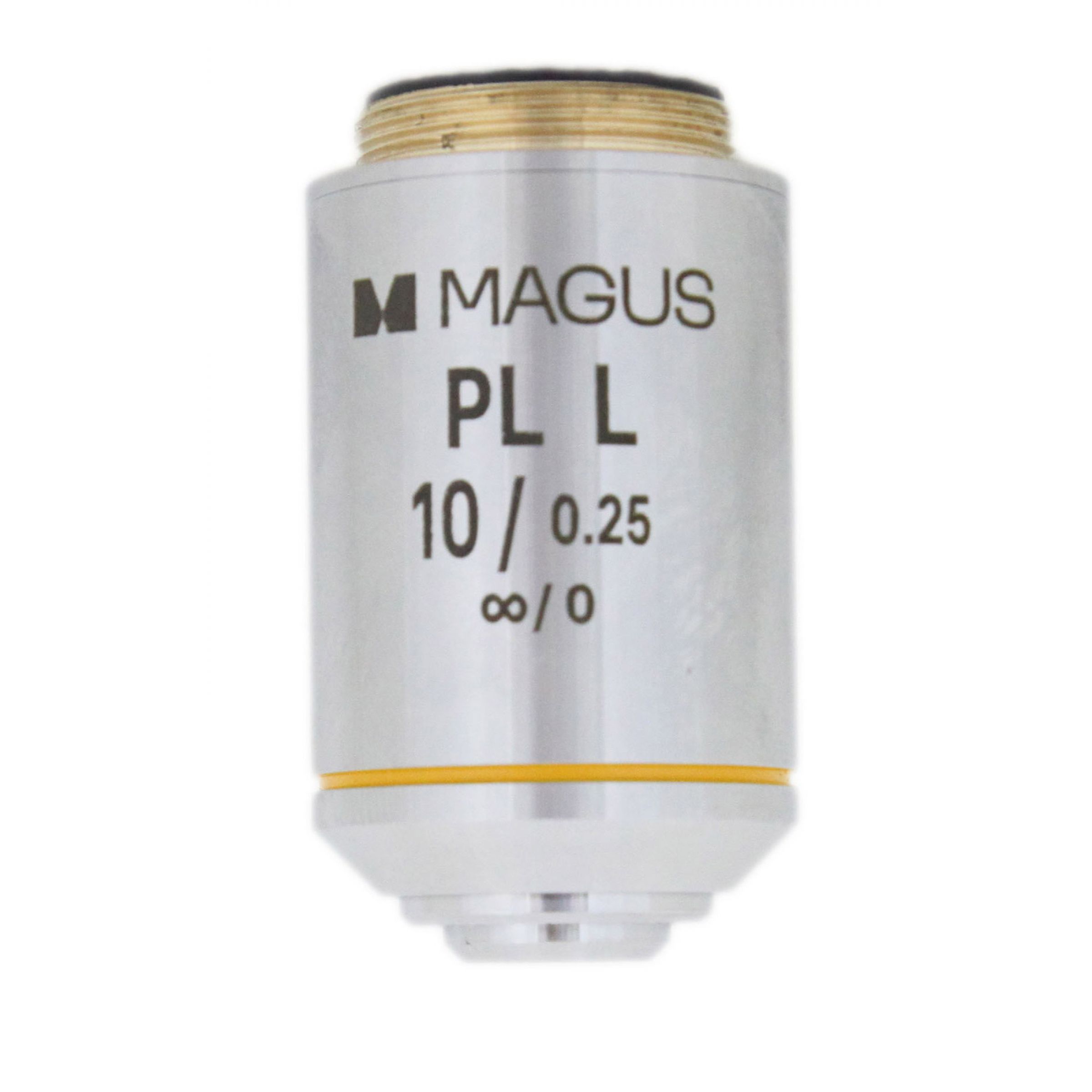

MAGUS 10PLL 10?/0.25 Plan L WD 5.0mm Objective - Tilbehør til mikroskop

Specifikationer for MAGUS 10PLL 10?/0.25 Plan L WD 5.0mm Objective - Tilbehør til mikroskop

Opløsningen af det 10x/0,25 objektiv er 1,1µm. Kromatiske aberrationer er korrekturlæst for blåt og rødt lys, sfærisk aberration for grønt lys, og feltkrumning er korrekt til 90% af synsfeltets diameter.

Objektivet er uendeligt korrekturlæst. Parfokalafstanden er 45mm. Når man arbejder med et 10/22mm okular, vil synsfeltets diameter være 2,2mm. Designet til at arbejde med prøver uden dæklampe.

Det 10x metallografiske objektiv har en lang arbejdsafstand på 5mm. Arbejdsafstanden er afstanden fra frontlinsen på objektivet til objektet under undersøgelse, hvor billedet af objektet er i fokus. Objekter til undersøgelse kan have en udtalt topografi, f.eks. prøver af trykte kredsløbskort med forskellige niveauer af elektroniske komponenter og halvledere. En stor arbejdsafstand forhindrer utilsigtet skade på frontlinsen på objektivet eller prøven under fokusering og når revolveren drejes for at skifte objektiver.

Den nedre grænse for nyttig mikroskopforstørrelse, når man arbejder med et 10x objektiv, er 125x. En lavere forstørrelse vil ikke muliggøre at skelne detaljer i objektet i det billede, der produceres af objektivet. Den øvre grænse for nyttig forstørrelse, når man arbejder med det 10x objektiv, er 250x. Højere forstørrelse betragtes som "unyttig", fordi den ikke giver nye detaljer i billedet af objektet. Med et 10x/0,25 objektiv, brug okularer med forstørrelser fra 12,5x til 25x.

Plan-achromatiske objektiver producerer et billede, der er lige fokuseret i midten og i kanterne med minimal forvrængning. Denne funktion bruges til at tage digitale billeder og til at arbejde sammen med vidvinklede okularer med et synsfelt på 22mm.

Kompatibilitet:
- MAGUS Metal 600 Metallografisk Mikroskop
- MAGUS Metal 630 Metallografisk Mikroskop
- MAGUS Metal 650 Metallografisk Mikroskop
- MAGUS Metal V700 Metallografisk Inverteret Mikroskop

Specifikationer
Linsemateriale	optisk glas
Objektivklasse efter korrektionsgrad af aberration	plan akromatisk
Rørlængde	uendeligt-korrigeret
Kontrastteknik	lysfelt
Forstørrelse, x	10
Aperture	0.25
Arbejdsafstand, mm	5.0
Parfokalafstand, mm	45
Dæklagstykkelse, mm	uden dæklag
Fjederbelastet ramme	ja
Immersion	ja
Kropsmateriale	kobber
