Magus Pol 850 Polarizing Microscope - Mikroskop

Specifikationer for Magus Pol 850 Polarizing Microscope - Mikroskop

Mikroskopet er designet til at studere objekter i polariseret og naturligt lys. I det transmitterede lys kan du studere geologiske prøver samt anisotrope biologiske og polymerprøver i tynde sektioner. I det reflekterede lys - polerede sektioner med én poleret side. Tykkelsen af de polerede sektioner er vilkårlig, normalt 5-10 mm. Mikroskopet tillader dig at undersøge uigennemsigtige objekter op til 15 mm tykke. Et polariserende mikroskop bruger birefringensen af anisotrope prøver til at levere et billede. Planpolariseret lys, når det passerer gennem en anisotrop prøve, opdeles i to stråler og ændrer polarisationsplanet. Analyseren bringer strålernes vibrationer ind i samme plan og akse, hvilket får destruktiv og konstruktiv interferens til at forekomme mellem de to bølgefronte. Det klare, højkontrastbillede skifter farve, når scenen roterer. Dette mikroskop har strækningsfrie objektiver. Den mellemliggende tube holder analysatoren og Bertrand-linsen og har en slot til kompensatorer. Mikroskopet bruges i krystallografi, petrografi, mineralogi, retsmedicin, medicin og andre videnskabelige områder.

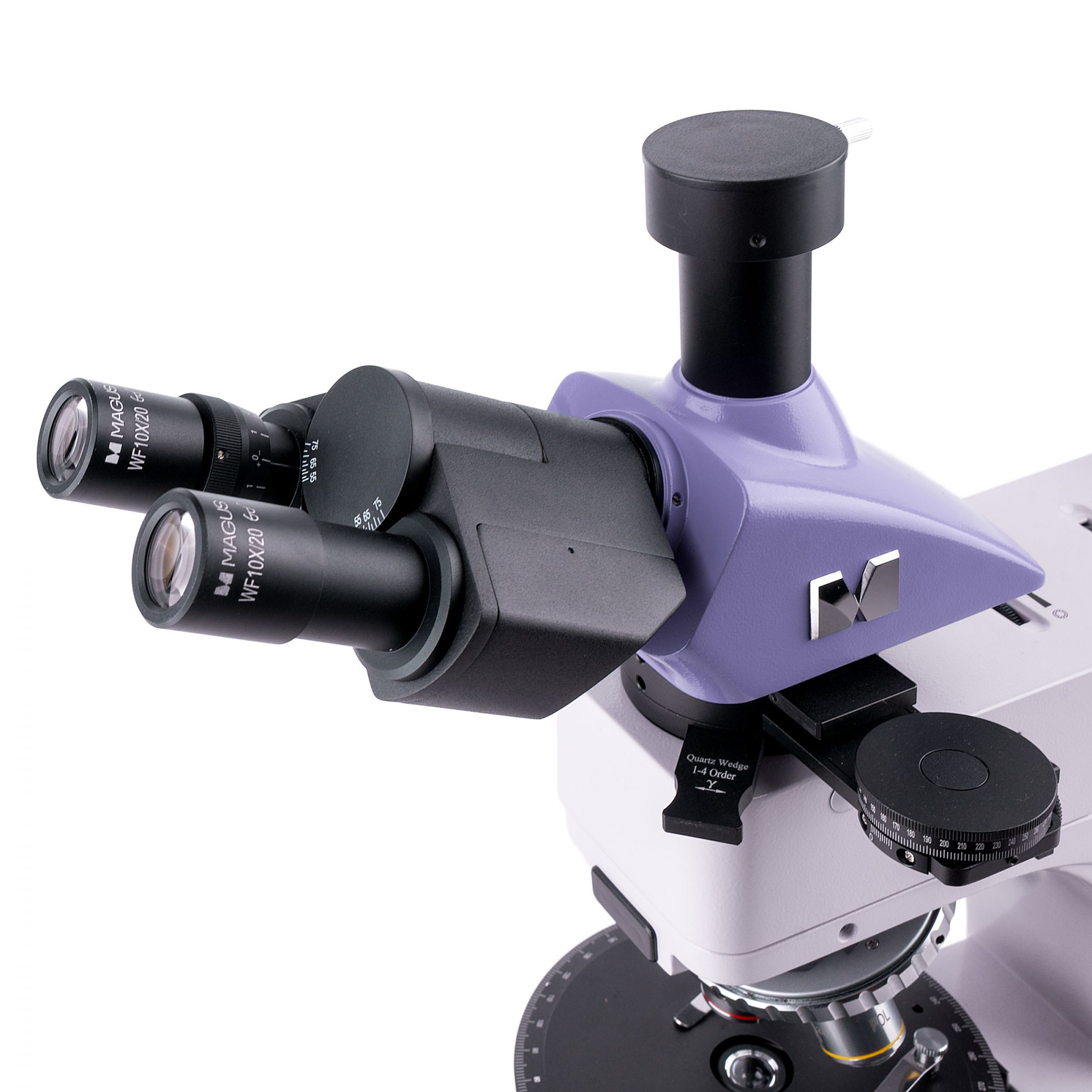

Mikroskophovedet

Trinokulært hoved med uendeligt plan-akromatiske objektiver. Digitale billedfangstenheder er monteret i trinokulærrøret. Øjestykke/kameraets lysvejsvalgsknap giver dig mulighed for at dirigere lysstrålen til enten det digitale kamera eller øjestykket. Diopterjusteringen er på venstre rør.

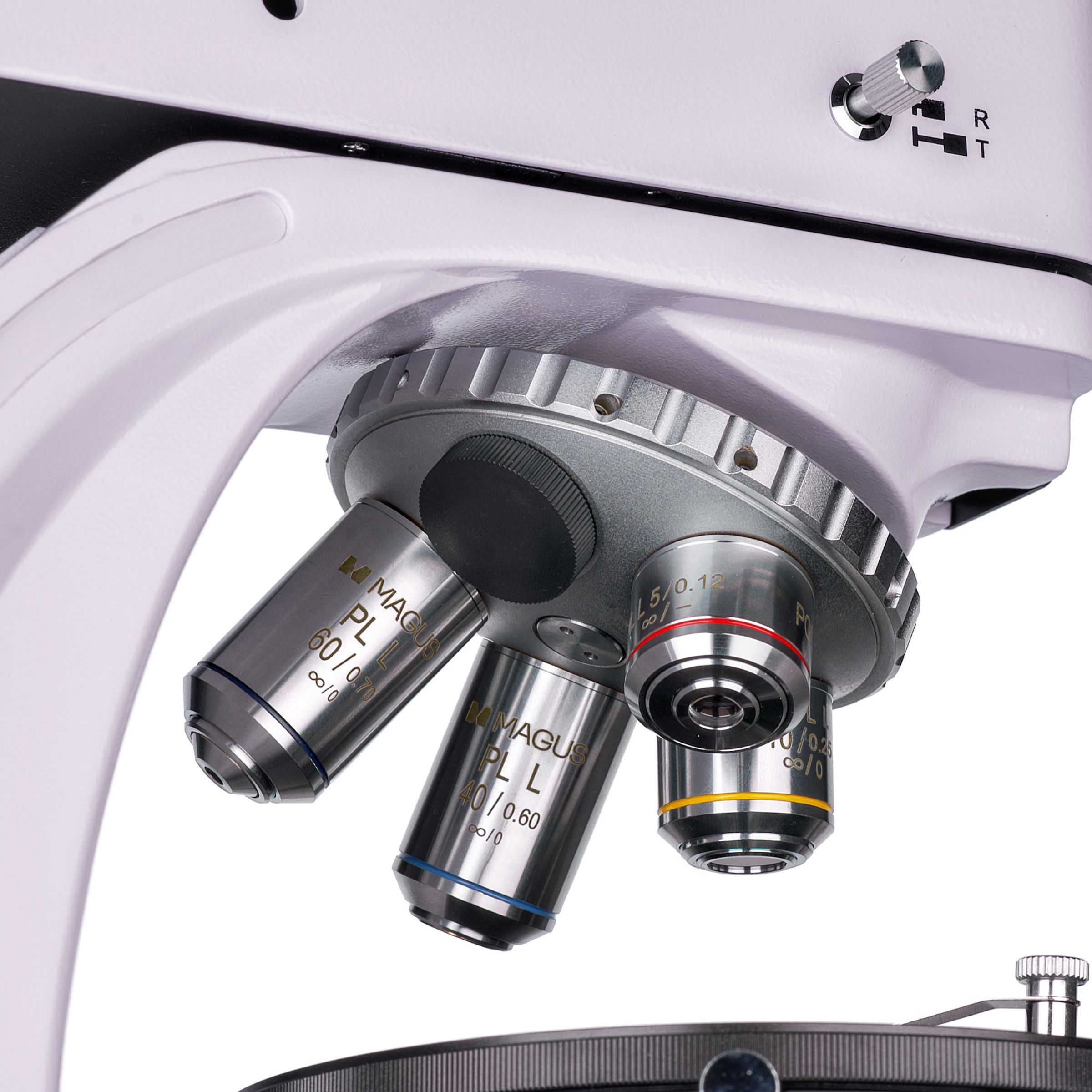

Roterende næsestykke

Fem objektiver. En gratis slot bruges til at centrere lyskilden. Et ekstra objektiv kan også installeres i en gratis slot for at opnå ekstra forstørrelse. Designet af det roterende næsestykke ("væk fra observatøren") frigør plads foran scenen, og derfor kan brugeren se objektivet indsat i den optiske vej. De roterende næsestykkespor er centreret for at justere objektivets og mikroskopets optiske akse.

Objektiver

Uendeligt plan-akromatiske objektiver er designet specifikt til polariseret lysobservationer: De strækningsfrie optikker sikrer, at birefringensen kommer fra prøven og ikke fra de optiske elementer. Objektiverne er designet til at studere prøver uden dæksler.

Fokuseringsmekanisme

Koaksial grov- og finfokuseringsknapper er placeret i bunden af stativet på begge sider. Brugeren kan placere hænderne på bordet og indtage en afslappet stilling under observation. Fokuseringsjusteringen er glat og ubesværet. Designet af fokuseringsmekanismen muliggør hurtig mikroskopjustering efter ændring af studieobjektet. Til dette formål er en grov fokuseringslåseknap placeret på højre side. Grovspændingen kan justeres ved at dreje ringen på venstre side.

Scene

Scenen roterer 360° for at se farveskiftet på prøven, når polarisatoren og analysatoren er i krydsretning. Scenen har en gradation af rotationsvinklen. Med vernierskalaen foretages målinger med en nøjagtighed på 0,1°. Scenen kan centreres med to skruer, fordi analysen af en anisotrop genstand i polariseret lys kræver præcis justering af rotationsaksen på scenen med mikroskopets optiske akse.

Lyskilde

30W halogenpærer bruges i både reflekterede og transmitterede lyslyskilder. Halogenpærer udsender lys med en farvetemperatur, der tillader behageligt arbejde. Den 30W pære er lys nok til at du kan observere med 4x til 100x forstørrelsesobjektiver, der bruges til lysfelt- og polariseret lysmikroskopi.

Reflekteret lysbelysning

Belysningssystemet gør det muligt at opsætte Köhler-belysning. Felt- og blændeåbningerne er forudcentrerede på fabrikken og kræver ingen yderligere centring. Hvis det er nødvendigt, kan blændeåbningerne justeres med centreringskruer. Lyskilden er centreret langs tre akser. Den aftagelige analysator og polarisator er til polariseringsmikroskopi-teknikken. Polariseratoren roterer 0-360°, analysatoren roterer 360°, og vernierskalaen på analysatoren giver præcis vinkelmåling. Et sæt filtre kan hjælpe dig med at justere farvegengivelsen.

Transmitteret lysbelysning

Köhler-belysning: justerbar feltblænde, centreret og højdejusterbar Abbe-kondensor med justerbar blændeåbning og svingbar hjælpelinse. NA = 1,25. Polariseratoren kan roteres 0-360°, med fire rotationsvinkler på 0°, 90°, 180°, 270° markeringer på skalaen. Analysatoren roterer 360°, og vernierskalaen på analysatoren giver præcis vinkelmåling.

Köhler-belysning i reflekteret og transmitteret lys

Opsætningen af Köhler-belysning forbedrer billedkvaliteten af en prøve. Med en sådan belysning kan du opnå maksimal opløsning på hvert objektiv og ensartet belysning af synsfeltet uden mørkning i kanterne. Studieobjektet er i skarp fokus, og billedartefakter fjernes.

Studier af prøver i polariseret lys

Den mellemliggende tube holder analysatoren og Bertrand-linsen og har en slot til kompensatorer. Analysatoren indsættes i lysvejen for at observere objekter i polariseret lys. Når polarisatoren og analysatoren roterer, ændres polarisationsvinklen. Du kan opnå en indbyrdes vinkelret position ved at indstille begge filtre til positionen "0". Når mikroskopstativet roteres, reflekterer overfladen af prøven lys på forskellige måder afhængigt af polarisationsvinklen. Bertrand-linsen bruges til conoscopiske studier. Kompensatorerne er designet til at forbedre kontrasten af prøver med svag birefringens.

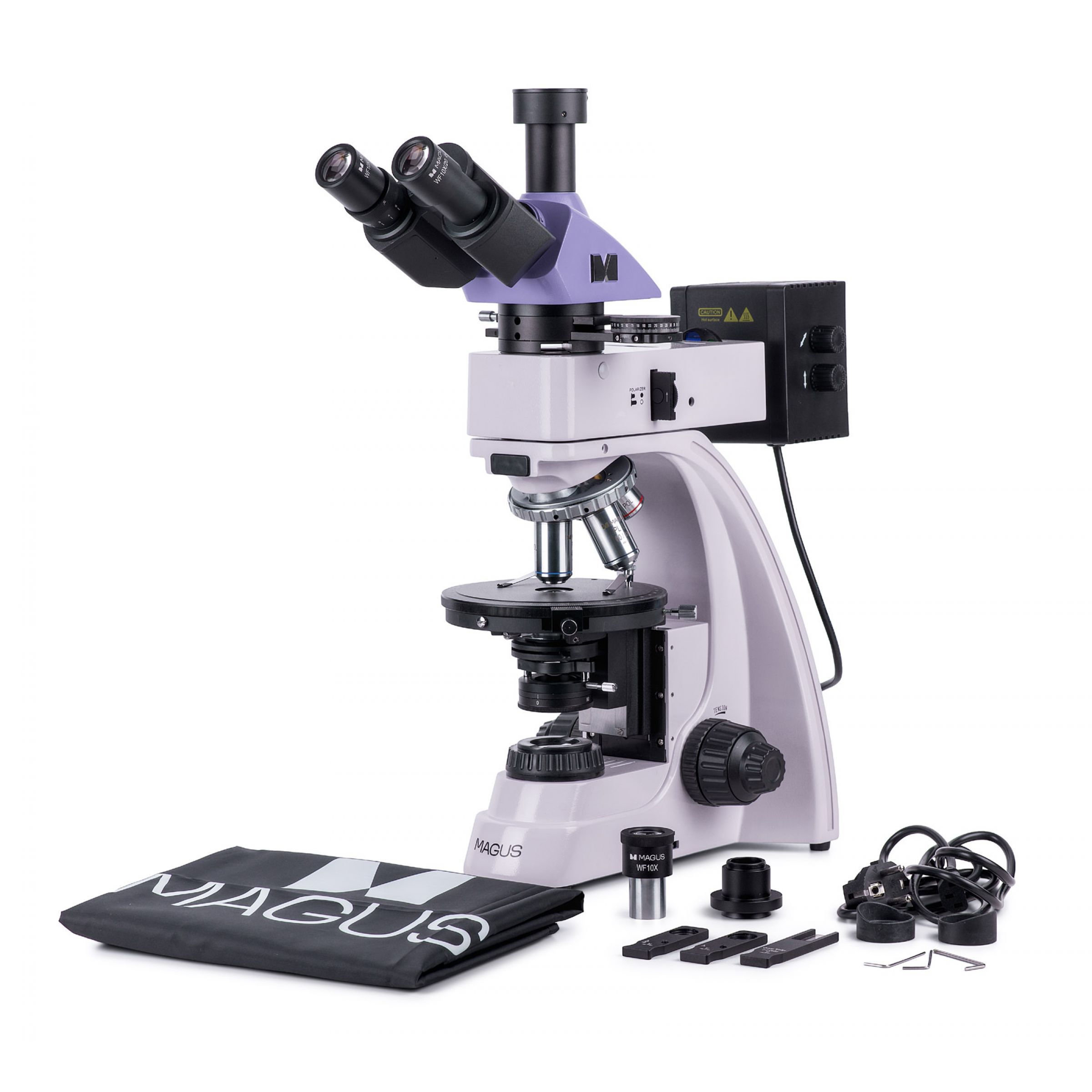

Tilbehør

Der er en linje af tilbehør designet til mikroskopet. Yderligere objektiver kan bruges til at studere objekter op til 0,32 µm. Øjestykker udvider mikroskopets forstørrelsesområde. Yderligere øjestykker vil hjælpe med at udnytte det fulde potentiale af et objektiv, der bruges oftere. Et digitalt kamera, der udskriver mikroskopbilledet på en skærm, gemmer filer og har software, der tager realtidsmålinger af prøver. En kalibreringsskive til at måle objekter, der kan kombineres med et øjestykke med en skala eller kameraets software.

Nøglefunktioner:

- Studier af transparente og uigennemsigtige anisotrope prøver i polariseret og naturligt lys
- Kraftfuld 30W halogen transmitteret og reflekteret lyskilde, der giver lyst naturligt lys
- Bertrand-linse til conoscopy og orthoscopy, kompensatorer og Köhler-belysning i transmitteret og reflekteret lys
- Trinokulært hoved med et

Mærke	MAGUS
Garanti, år	5
EAN	5905555018539
Pakkestørrelse (LxBxH), cm	44,7x42,2x67,5
Forsendelsesvægt, kg	11,5
Hoved	trinokulær
Indstillingsvinkel for hoved	30 °
Øjestykke rør diameter, mm	23,2
Objektiver	uendelig plan akromatisk, stresfri: PL 5x/0.12 PL 10x/0.25 PL 40x/0.6 PL 60x/0.7 (*valgfri: PL 2.5x/0.07 PL 50x/0.7 PL 80x/0.8 PL 100x/0.85) parfokal højde 45mm, designet til at studere prøver uden dæksler
Drejelig næsestykke	til 5 objektiver, centrerende
Arbejdsafstand, mm	26,1 (5x) 5,0 (10x) 3,98 (40x) 2,03 (60x) 11 (2,5x) 3,69 (50x) 1,25 (80x) 0,4 (100x)
Scene, mm	Ø150
Øjestykke diopter justering, dioptre	±5 (på venstre rør)
Kondensor	Abbe kondensor NA 1.25 med justerbar blænde og en drejelig linse
Blænde	justerbar blænde, justerbar irisfeltblænde
Fokus	koaksial, grov fokusering (21mm, 39,8mm/cirkel, med en låseknap og spændingsjusteringsknap) og fin fokusering (0,002mm)
Lysstyrkejustering	ja
Lystype	reflekteret og transmitteret lys: 12V/30W
Driftstemperaturområde, °C	5 - 35
Monterings- og installationsvanskelighedsniveau	komplekst
Type	biologisk, lys/optisk
Dyse	Siedentopf
Forstørrelse, x	50-600 grundlæggende konfiguration (*valgfri: 25-1000/1600/2000)
Øjestykker	10x/20 10x/20 med en skala (*valgfri: 16x/11 20x/11)
Scene funktioner	360 ° roterbar, centrerende, 1 ° gradueret rotationsvinkel, en nonius skala til måling af vinkler med en nøjagtighed på 0,1 °
Belysning	halogen
Strømforsyning	220±22V, 50Hz, AC-netværk
Lysfiltre	reflekteret lys: mat, gul, grøn, blå
Brugerniveau	erfarne brugere, professionelle
Polarisator	transmitteret lys: med 0°, 90°, 180°, 270° mærker på skalaen 360° roterbar reflekteret lys: aftagelig
Mellemliggende rør	indbygget analyser med rotation 0-360° en nonius skala til måling af vinkler med en nøjagtighed på 0,1° Bertrand linse slot til installation af kompensatorer
Kompensator	? kompensator ?/4 kompensator kvartsvig
Anvendelse	laboratorium/medicinsk
Belysningsplacering	dobbelt
Forskningsmetode	lyst felt, polarisering
Taske/etui/taske i sæt	støvcover
