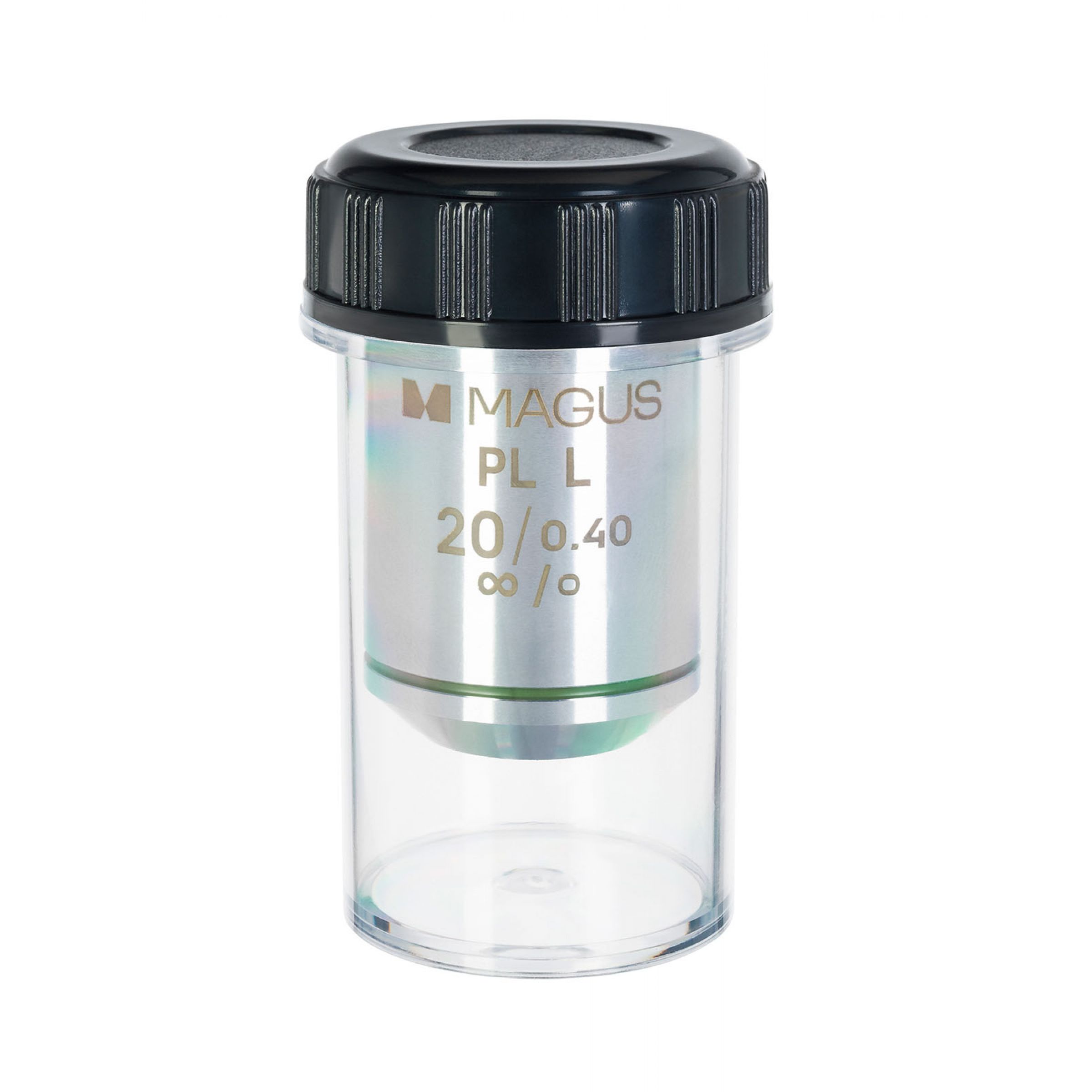

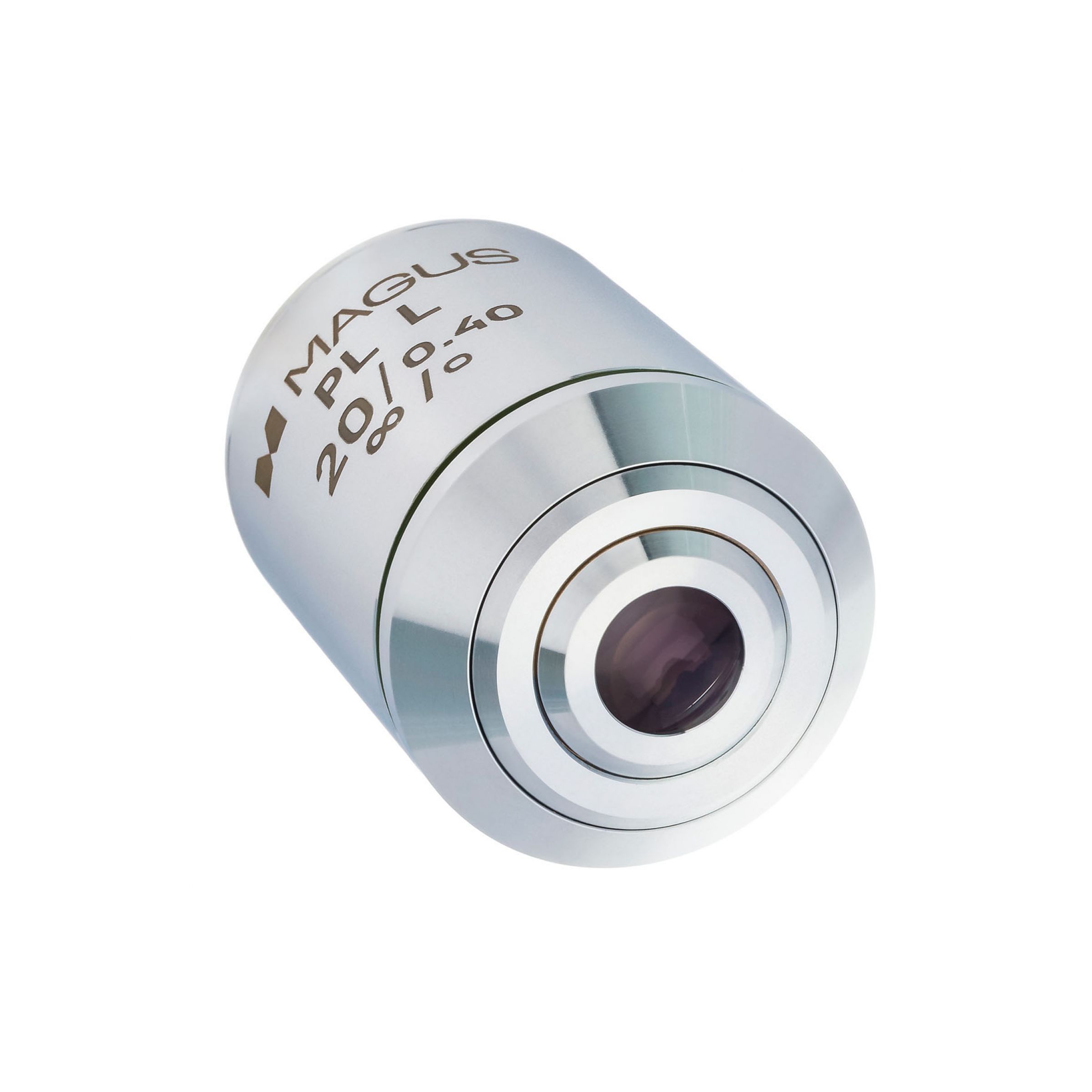

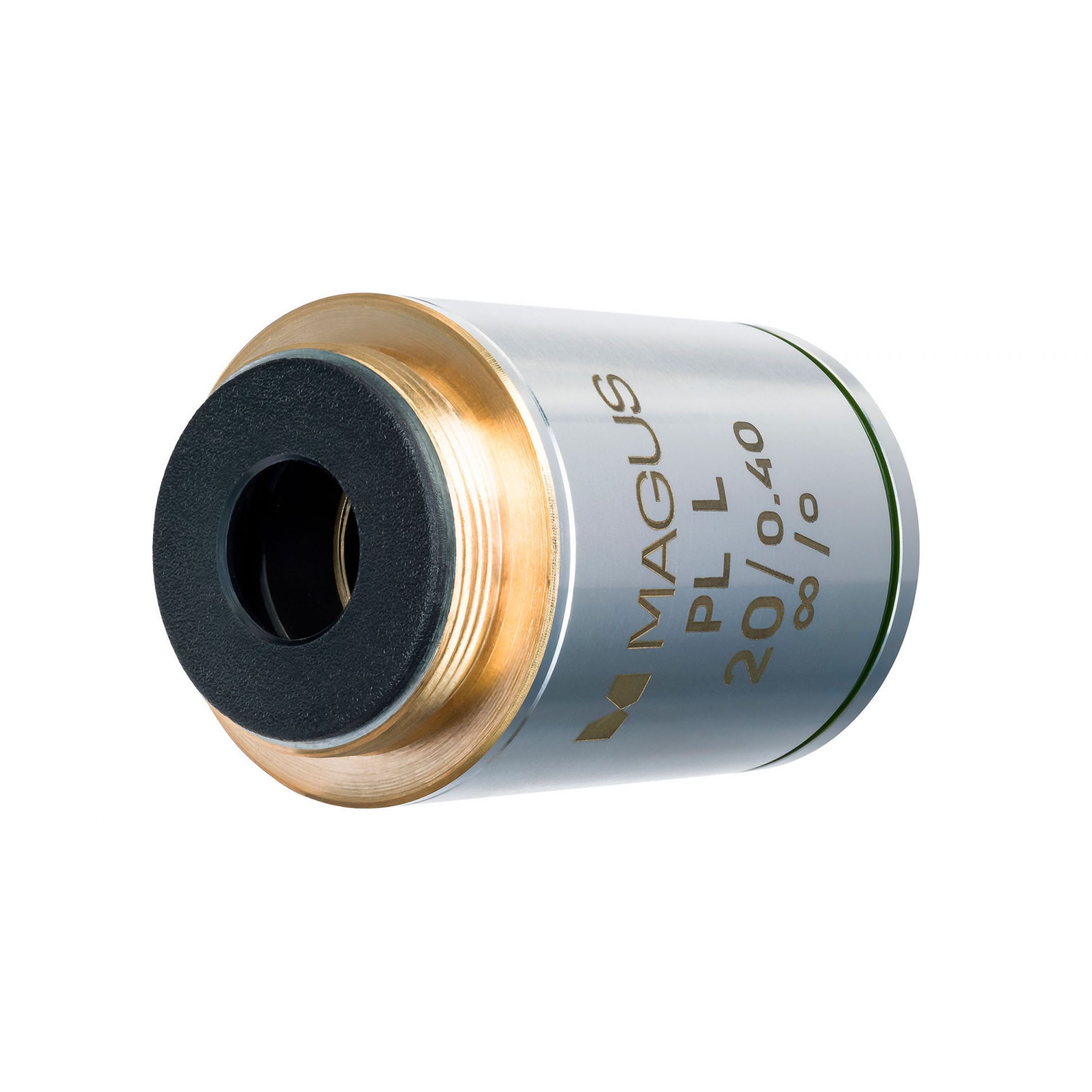

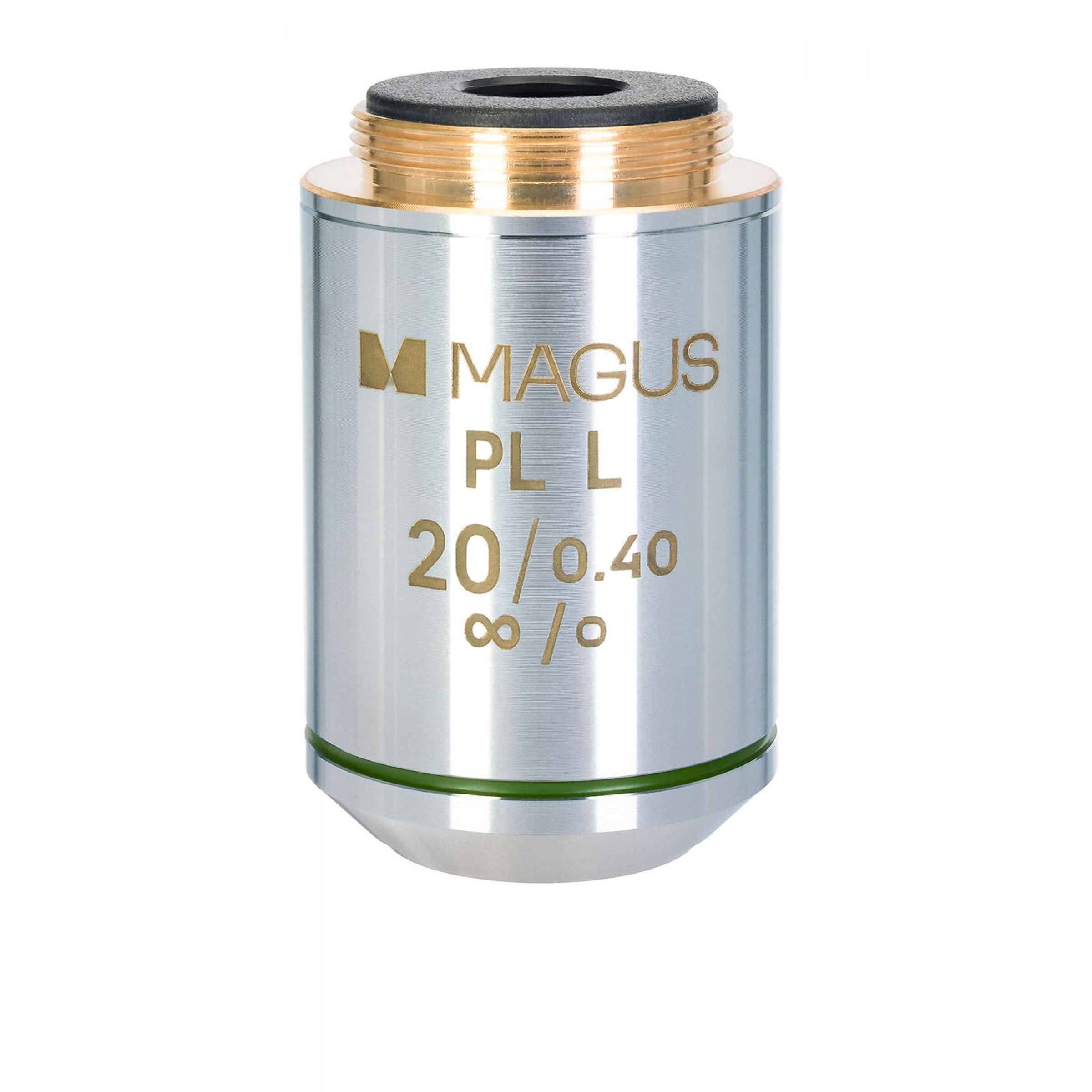

MAGUS 20PLL 20?/0.40 Plan L WD 8.80mm Objective - Tilbehør til mikroskop

Specifikationer for MAGUS 20PLL 20?/0.40 Plan L WD 8.80mm Objective - Tilbehør til mikroskop

Mål med 20x forstørrelse til et metallografisk mikroskop. Det er optimalt til arbejde med øjenstykker med forstørrelser fra 10x til 20x. Den nyttige forstørrelse af et mikroskop med dette mål er i området 200-400x, og dens maksimale opløsning er 0,69 µm.

Plan-achromatiske optikker retter feltkrumning med 90% og producerer et klart, uforvrænget billede over næsten hele synsfeltet. Det anbefales at kombinere målet med øjenstykker med et bredt synsfelt - 22mm. Kombination med et 10x/22mm øjenstykke vil producere et synsfelt med en diameter på 1,1mm. Kromatisk aberration er korrigeret for rødt og blåt, og sfærisk aberration er korrigeret for grønt.

Et metallografisk mål kræver drift uden et dækglas. Genstanden for undersøgelse kan have en tekstur med store forskelle i højden, og med en standard målposition risikerer du at beskadige det eller prøven. Derfor har MAGUS 20PLL metallografisk mikroskopmål en arbejdsafstand større end standarden, på 8,8mm.

Målet er kompatibelt med uendelighedskorrigerede mikroskoper. Dets parfokalitet er 45mm.

Kompatibilitet:
- MAGUS Metal 600 Metallografisk Mikroskop
- MAGUS Metal 630 Metallografisk Mikroskop
- MAGUS Metal 650 Metallografisk Mikroskop
- MAGUS Metal V700 Metallografisk Inverteret Mikroskop

Specifikationer
Lins materiale	optisk glas
Objektiv klasse ved korrektion af aberration	plan achromatisk
Rørlængde	uendeligt-korrigeret (âË?ž)
Kontrastteknik	lys felt
Forstørrelse, x	20
Blænde	0.40
Arbejdsafstand, mm	8.80
Parfokal afstand, mm	45
Dæklas tykkelse, mm	uden dæklas
Fjederbelastet ramme	âË?â??
Immersion	âË?â??
Kropsmateriale	kobber
