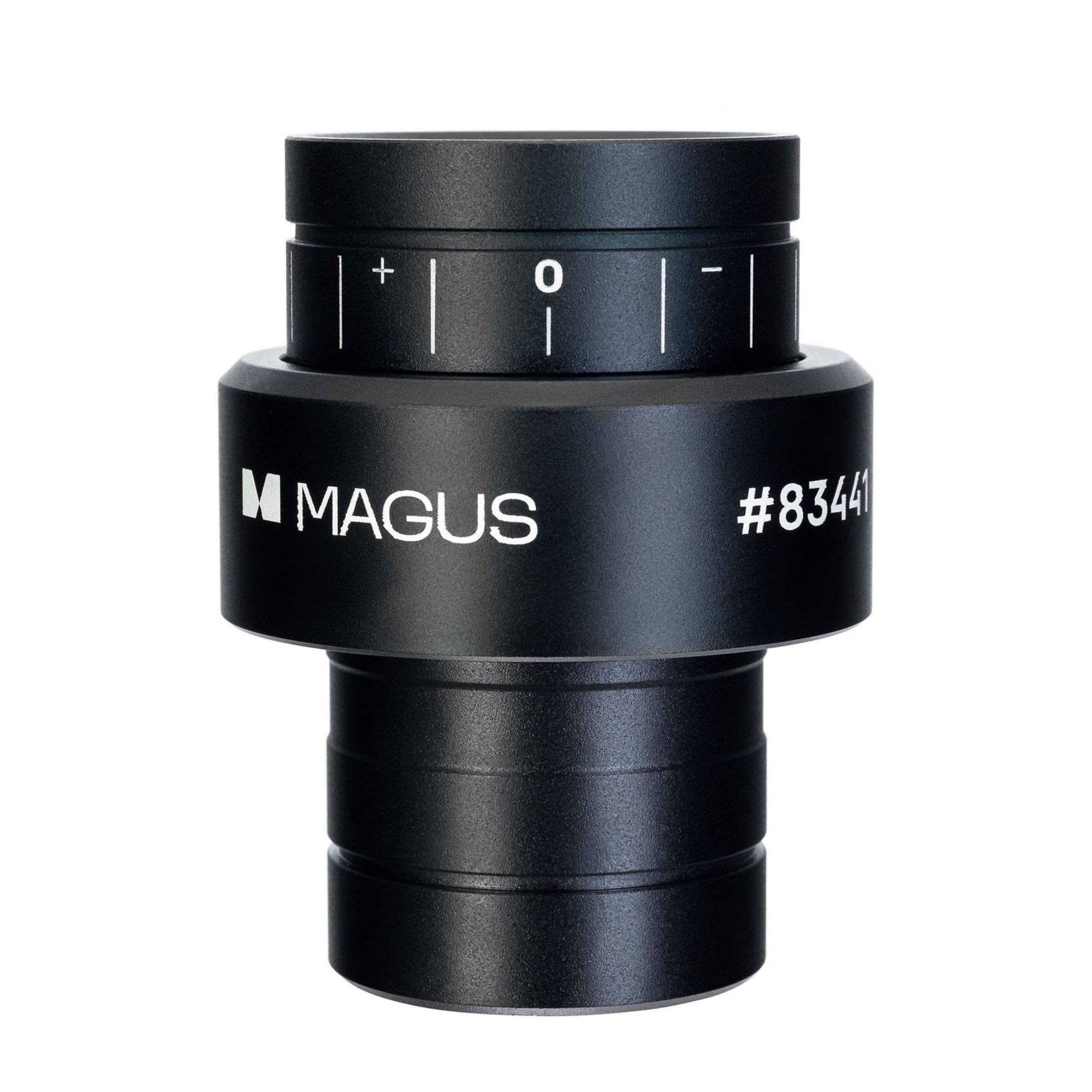

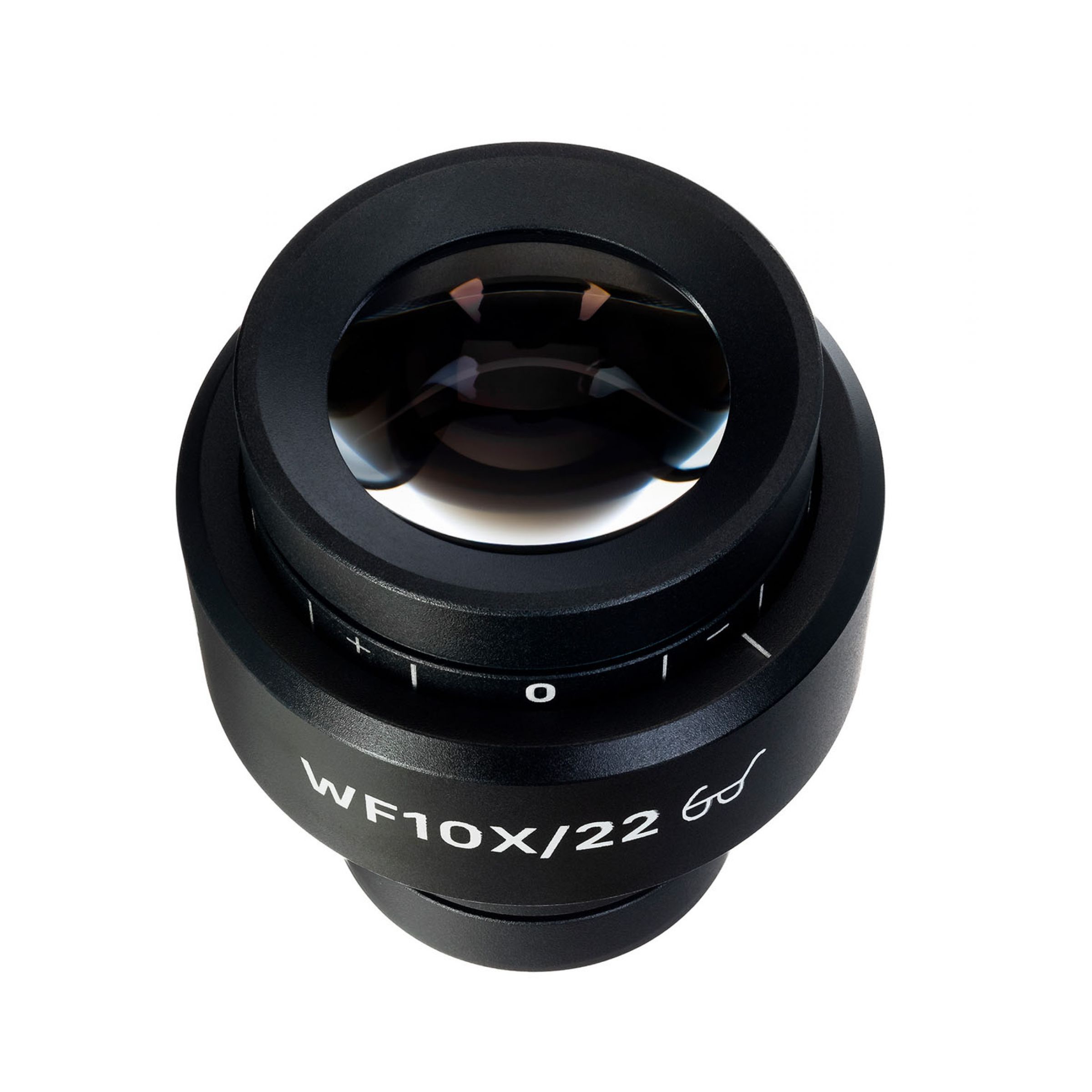

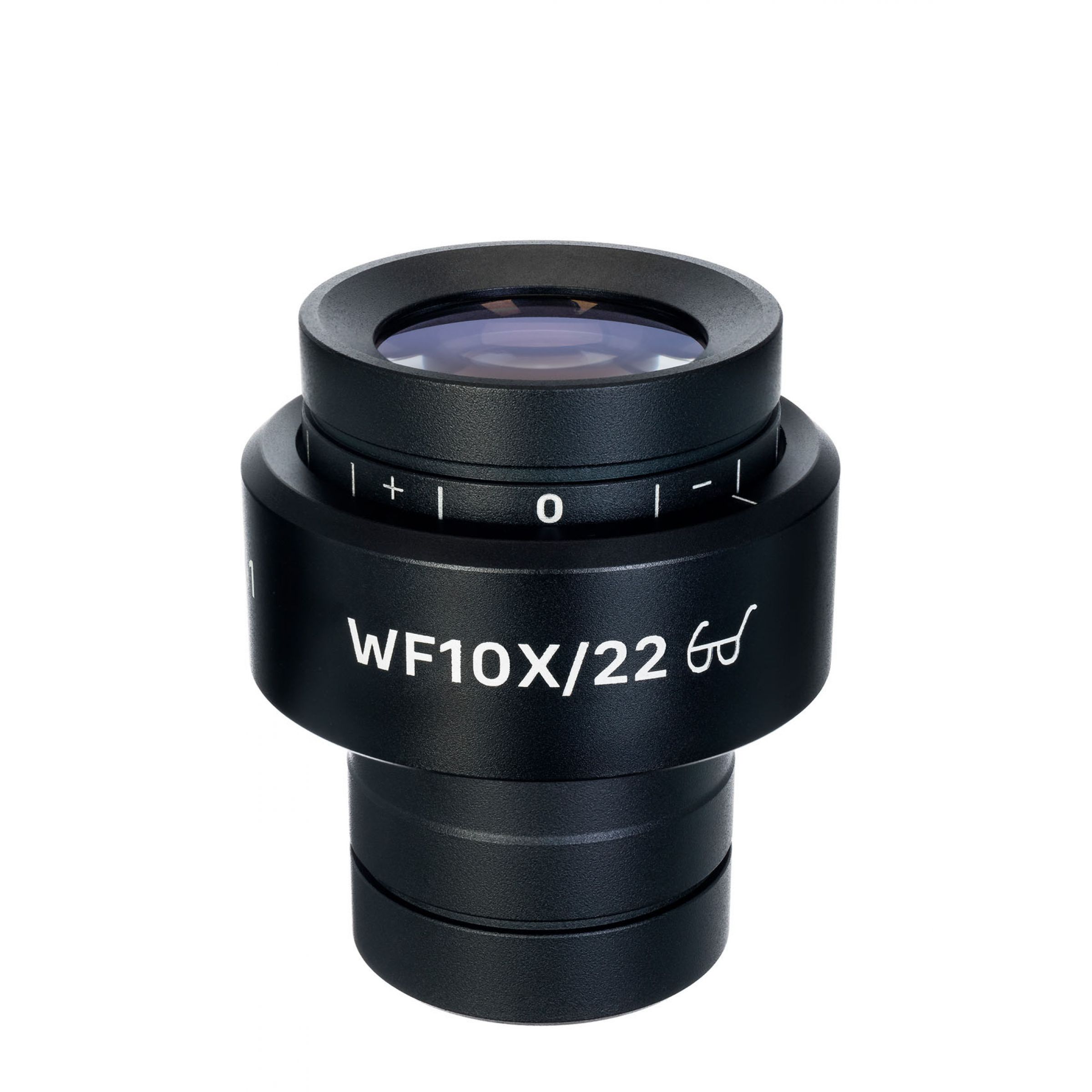

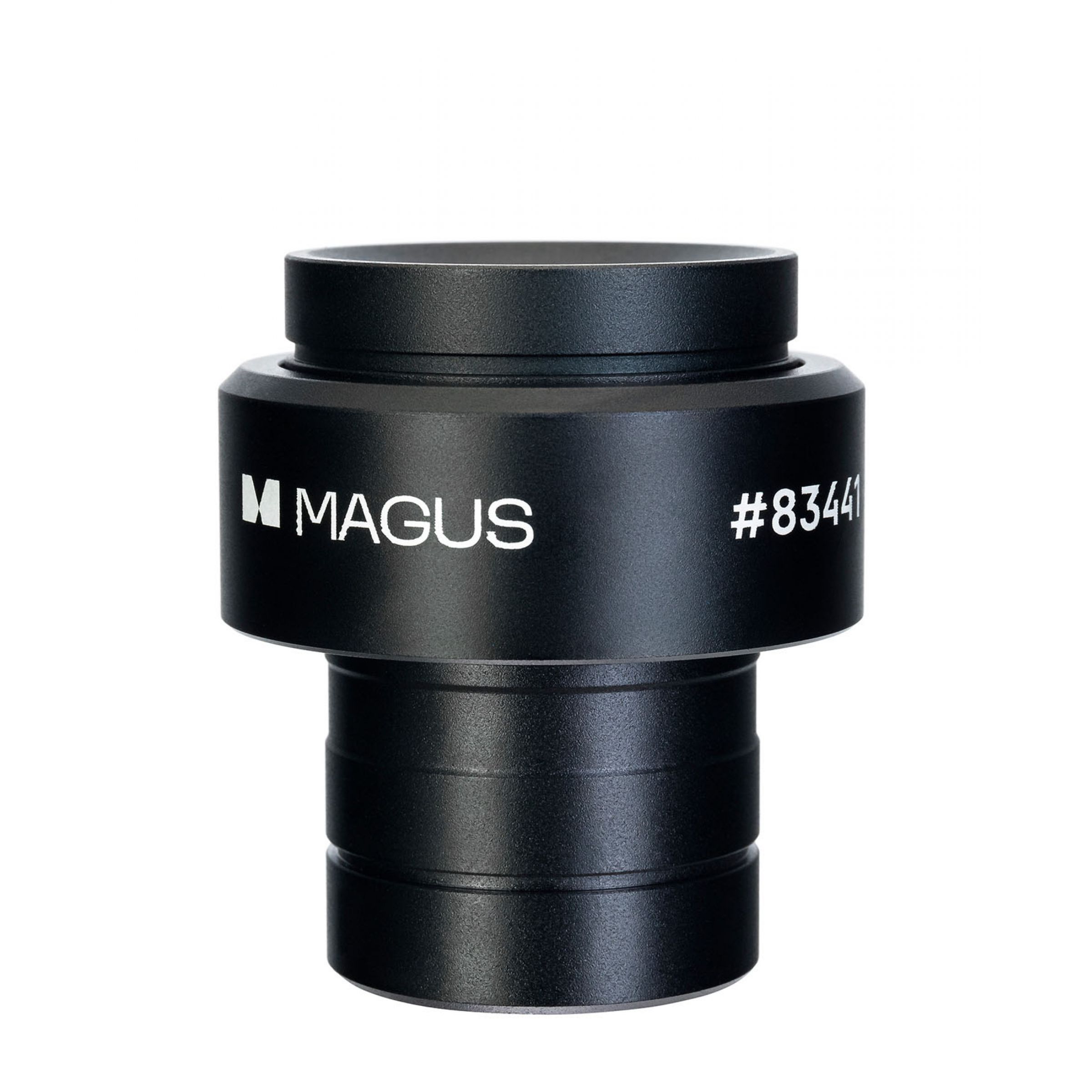

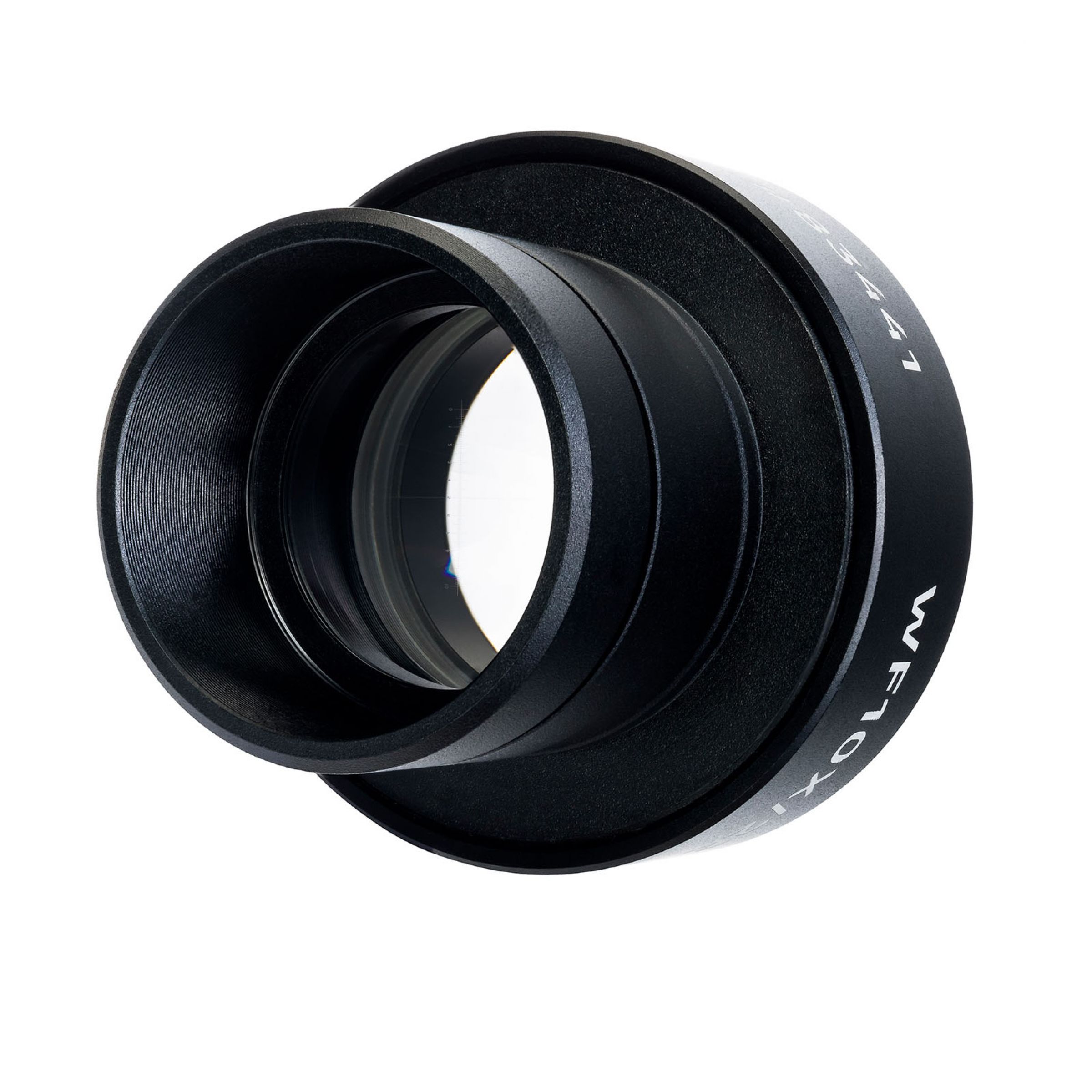

MAGUS SE10S 10?/22mm Eyepiece with scale (D 30mm) - Tilbehør til mikroskop

Specifikationer for MAGUS SE10S 10?/22mm Eyepiece with scale (D 30mm) - Tilbehør til mikroskop

SE10S øjestykket har ikke kun 10x forstørrelse, men det er også udstyret med en skala til vurdering af størrelsen på prøven eller dens strukturer i millimeter eller mikron. Skalaen er markeret i 0,1mm divisioner og den er placeret i synsfeltet på øjestykket. Inden du begynder at måle, skal du kalibrere skalaen til parametrene for hvert objektiv, som du planlægger at arbejde med. Modellen SE10S er installeret i en 30mm tube.

Kalibrering

Kalibrering udføres ved hjælp af en kalibreringsskive (en stadie-mikrometer). Placer den på scenen og fokuser mikroskopet på dens skala, opdelt i 0,1mm segmenter. Drej derefter øjestykket i tuben, indtil divisionerne på øjestykkets skala er parallelle med divisionerne på kalibreringsskiven.

Beregning

For at kalibrere øjestykkets skala til det valgte objektiv, brug formlen:
E=TL/A, hvor
E - divisionen på øjestykkets skala
T - divisionen på stadie-mikrometer skalaen markeret på stadie-mikrometeren (0,01mm)
L - antallet af divisioner på stadie-mikrometeren
A - antallet af divisioner på øjestykkets skala.

Værdien af E skal skrives ned for hvert objektiv. Mens du måler prøven, tæl antallet af divisioner på øjestykkets skala mellem de to ønskede punkter. Derefter multiplicer dette tal med E. Resultatet er den lineære værdi af det målte objekt.

Kompatibilitet:
- MAGUS Stereo 9T Stereoskopisk Mikroskop

Specifikationer
Linsmateriale	optisk glas
Forstørrelse, x	10
Synsfelt diameter, mm	22
Diopterjustering	+
Skalaopdeling, mm	0.1
Øjestykke diameter, mm	30
Kropsmateriale	kobber
Øjenafstand, mm	10
